逆向

crackme-Date of Birth

https://crackmes.one/crackme/5f4efbb133c5d4357b3b00a0

基本信息

项目 描述
文件 date_of_birth
类型 ELF 64-bit LSB PIE executable, x86-64
链接 dynamically linked
编译器 GCC 7.5.0 (Ubuntu 18.04)
符号表 stripped

初步分析

strings 提取

1
2
3
4
5
6
7
Welcome to Discard App -- a new way to get screwed up
We need to verify your age before you can usage the app
Please type you date of birth here:
You are too young! We are sorry but you cannot use Discard app at the moment
Congrats! Now you can use Discard app!
%20s
%m/%d/%Y

程序是一个虚构的 “Discard App”（Discord 谐音梗），要求输入生日来验证年龄。输入格式为 %m/%d/%Y（如 03/17/1898）。

导入函数

  • scanf — 读取用户输入
  • strptime — 按 %m/%d/%Y 格式解析日期字符串
  • mktime — 将 struct tm 转换为 time_t 时间戳
  • time — 获取当前时间
  • localtime — 将 time_t 转换回 struct tm
  • puts — 输出字符串

逆向分析

主函数流程 (0x710)

反编译后的伪代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
int main(int argc, char **argv) {
    char input[24];       // rsp+0x70
    struct tm tm_birth;   // rsp+0x30

    puts("Welcome to Discard App -- a new way to get screwed up");
    puts("We need to verify your age before you can usage the app");
    puts("Please type you date of birth here: ");

    memset(input, 0, 16);
    scanf("%20s", input);

    memset(&tm_birth, 0, sizeof(tm_birth));
    strptime(input, "%m/%d/%Y", &tm_birth);

    time_t birth_ts = mktime(&tm_birth);       // 出生日期时间戳
    time_t now = time(NULL);                    // 当前时间戳
    time_t diff = now - birth_ts;               // 时间差

    struct tm *lt = localtime(&diff);           // 关键：对时间差调用 localtime

    int mday  = lt->tm_mday;   // r12d
    int year  = lt->tm_year;   // ebx
    int mon   = lt->tm_mon;    // ebp

    int al  = (mday + 1) & 0xFF;
    int age = year - 70;       // ebx -= 0x46
    int edx = age;

    // ... 年龄验证逻辑 ...
}

关键设计：用 localtime 计算”年龄”

程序并未用常规方式（年份相减）计算年龄，而是：

  1. 计算 diff = time(NULL) - mktime(birth_date)（秒级时间差）
  2. 对 diff 调用 localtime()，将其当作一个绝对时间戳来解析
  3. 从返回的 struct tm 中提取 tm_year、tm_mon、tm_mday
  4. 用 tm_year - 70 作为 “年龄”（因为 tm_year 是自 1900 年起的年数，减去 70 即以 1970 年/Unix 纪元为基准）

年龄验证的控制流

反汇编的核心比较逻辑：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
0x7fb:  lea    0x1(%r12),%eax       ; eax = mday + 1
0x800:  sub    $0x46,%ebx           ; ebx = tm_year - 70 (即 "age")
0x803:  mov    %ebx,%edx            ; edx = age
0x805:  cmp    $0x1e,%al            ; if (mday+1) <= 30 ?
0x807:  jle    0x853                ;   → Path A
                                    ; else → Path B (fall through)

; ---- Path B: mday >= 30 ----
0x809:  lea    0x1(%rbp),%ecx       ; ecx = mon + 1
0x80e:  cmp    $0xb,%cl             ; if (mon+1) > 11 ?
0x811:  jg     0x859                ;   → Path B2

; ---- Path B2: mon >= 11 (December) ----
0x859:  lea    0x1(%rbx),%ecx       ; ecx = age + 1
0x85c:  cmp    %dl,%cl              ; compare (age+1) vs age (as bytes!)
0x85e:  jg     0x81c                ; if (age+1) > age → FAIL
0x860:  jge    0x8ad                ; if (age+1) == age → other path
                                    ; fall through → SUCCESS (0x862)

控制流图：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
                    入口
                     │
             ┌───────┴───────┐
             │  mday+1 <= 30 │
             │   (Path A)    │
             ▼               ▼
          [0x853]         [0x809]
          mon<=11?        mon+1>11?
             │               │
        ┌────┴────┐     ┌────┴────┐
        ▼         ▼     ▼         ▼
     [0x89e]   [0x859] [0x813]  [0x859]
     mday>=     age+1   mon>=    age+1
     mday+1?    vs age  mon+1?   vs age
        │         │       │        │
   ┌────┴────┐  ┌─┴──┐  ┌┴───┐  ┌─┴──┐
   ▼         ▼  ▼    ▼  ▼    ▼  ▼    ▼
SUCCESS    FAIL S    F  89c  F  S    F
                        │
                   ┌────┴────┐
                   ▼         ▼
                SUCCESS    [0x89e]

漏洞：有符号字节溢出

所有通往 SUCCESS 的路径都要求某个值 大于其自身加一，这在正常情况下不可能。但程序使用 字节级比较（%al、%cl、%dl、%bpl、%r12b），这就引入了有符号整数溢出。

Path B2 的溢出利用

关键比较在 0x85c：

1
2
3
lea    0x1(%rbx),%ecx    ; ecx = age + 1 (32位运算)
cmp    %dl,%cl           ; 但只比较低 8 位！(有符号字节)
jg     FAIL              ; if cl > dl (signed byte)

当 age = 127 (0x7F) 时：

变量 值 有符号字节解释
dl (age) 0x7F +127
cl (age+1) 0x80 -128

比较结果：cl (-128) > dl (127) → False！ jg 不跳转。

cl (-128) >= dl (127) → False！ jge 也不跳转。

于是 fall through 到 SUCCESS (0x862)！

触发条件

要到达 Path B2，还需要满足：

  • tm_mday >= 30（进入 Path B）
  • tm_mon >= 11（即 12 月，进入 Path B2）
  • tm_year - 70 = 127（触发字节溢出）

因此 localtime(diff) 必须返回：

字段 所需值 含义
tm_year 197 年份 2097（1900+197）
tm_mon 11 12 月（0 索引）
tm_mday >= 30 30 或 31 日

即时间差 diff 对应的绝对日期落在 2097 年 12 月 30-31 日。

求解

编写 C 程序暴力搜索满足条件的出生日期：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#include <stdio.h>
#include <time.h>
#include <string.h>

int main() {
    time_t now = time(NULL);

    for (int year = 1895; year <= 1905; year++) {
        for (int month = 1; month <= 12; month++) {
            for (int day = 1; day <= 28; day++) {
                struct tm tm_birth = {0};
                char buf[32];
                snprintf(buf, sizeof(buf), "%02d/%02d/%04d", month, day, year);
                strptime(buf, "%m/%d/%Y", &tm_birth);

                time_t birth_ts = mktime(&tm_birth);
                time_t diff = now - birth_ts;
                struct tm *lt = localtime(&diff);
                if (!lt) continue;

                int age_val = lt->tm_year - 70;
                if (age_val == 127 && lt->tm_mon >= 11 && lt->tm_mday >= 30) {
                    printf("MATCH: %s -> age=%d, mon=%d, mday=%d\n",
                           buf, age_val, lt->tm_mon, lt->tm_mday);
                }
            }
        }
    }
    return 0;
}

运行结果（2026-03-16）：

1
2
MATCH: 03/17/1898 -> age=127, mon=11, mday=31
MATCH: 03/18/1898 -> age=127, mon=11, mday=30

注意：正确日期与运行时的当前时间有关，不同日期运行结果会不同。

Flag 生成函数 (0x9d0)

通过验证后，程序用日期信息构造 XOR 密钥来解密内置的编码字符串：

密钥构造

1
2
3
4
5
6
7
8
9
; 打包 tm 值到 rdi
movzbl %bl,%edi           ; edi = (tm_year-70) & 0xFF = 0x7F
movzbl %bpl,%ebx
shl    $0x8,%rbx          ; ebx = tm_mon << 8
or     %rdi,%rbx          ; rbx = (tm_mon << 8) | age
movzbl %r12b,%edi
shl    $0x10,%rdi         ; rdi = tm_mday << 16
or     %rbx,%rdi          ; rdi = (mday << 16) | (mon << 8) | age
call   0x9d0

解密逻辑

1
2
3
4
5
6
7
8
9
10
11
0x9d0:  mov    %edi,%edx           ; edx = packed_value
0x9d2:  mov    %edi,%eax           ; eax = packed_value
0x9d4:  mov    %edi,%r8d           ; r8d = packed_value
0x9d7:  movzbl %dh,%edx            ; edx = byte1 = tm_mon (0x0B)
0x9da:  shr    $0x10,%r8d          ; r8d = byte2 = tm_mday (0x1F)
0x9e2:  xor    %edx,%eax           ; eax = packed ^ tm_mon
0x9f1:  xor    %eax,%r8d           ; r8d = tm_mday ^ eax → r8b = XOR key

; 对每个字节做 XOR 解密
0xa78:  xor    %r8b,(%rdi,%rsi,1)  ; buf[i] ^= key
0xa7c:  add    $0x1,%rsi

密钥计算

对于 mday=31, mon=11, age=127：

1
2
3
4
5
packed  = 0x001F0B7F
edx     = 0x0B (tm_mon)
eax     = 0x001F0B7F ^ 0x0B = 0x001F0B74
r8d     = 0x1F ^ 0x001F0B74 = 0x001F0B6B
r8b     = 0x6B  ← 最终 XOR 密钥

编码数据

函数中硬编码了以下数据（小端序排列）：

1
2
3
4
5
6
7
0x10: 3e 05 0d 04 19 1f 1e 05
0x18: 0a 1f 0e 07 12 4b 1f 03
0x20: 02 18 4b 0a 1b 1b 4b 03
0x28: 0a 18 4b 0a 09 18 04 07
0x30: 1e 1f 0e 07 12 4b 05 04
0x38: 4b 0d 1e 05 08 1f 02 04
0x40: 05 0a 07 02 1f 12 00

每个字节 XOR 0x6B：

1
2
3
4
5
6
7
8
data = [0x3e,0x05,0x0d,0x04,0x19,0x1f,0x1e,0x05,
        0x0a,0x1f,0x0e,0x07,0x12,0x4b,0x1f,0x03,
        0x02,0x18,0x4b,0x0a,0x1b,0x1b,0x4b,0x03,
        0x0a,0x18,0x4b,0x0a,0x09,0x18,0x04,0x07,
        0x1e,0x1f,0x0e,0x07,0x12,0x4b,0x05,0x04,
        0x4b,0x0d,0x1e,0x05,0x08,0x1f,0x02,0x04,
        0x05,0x0a,0x07,0x02,0x1f,0x12,0x00]
print("".join(chr(b ^ 0x6B) for b in data))

运行结果

1
2
3
4
5
6
$ echo "03/17/1898" | ./date_of_birth
Welcome to Discard App -- a new way to get screwed up
We need to verify your age before you can usage the app
Please type you date of birth here:
Congrats! Now you can use Discard app!
Unfortunately this app has absolutely no functionality

Flag: Unfortunately this app has absolutely no functionality

总结

要素 详情
漏洞类型 有符号字节溢出（Signed Byte Overflow）
触发条件 tm_year - 70 = 127 (0x7F)，使 (age+1) 的低字节溢出为 0x80 (-128)
所需输入 约 1898 年的出生日期（精确值取决于运行时间）
解密方式 单字节 XOR，密钥由 tm_mday、tm_mon、tm_year 异或派生
逆向

crackme编码保存字符串

ASCII_CRACK

https://crackmes.one/crackme/69a806c17b3cc38c80464e06

1. 下载解压

zip解压密码：crackmes.one

2. IDA free

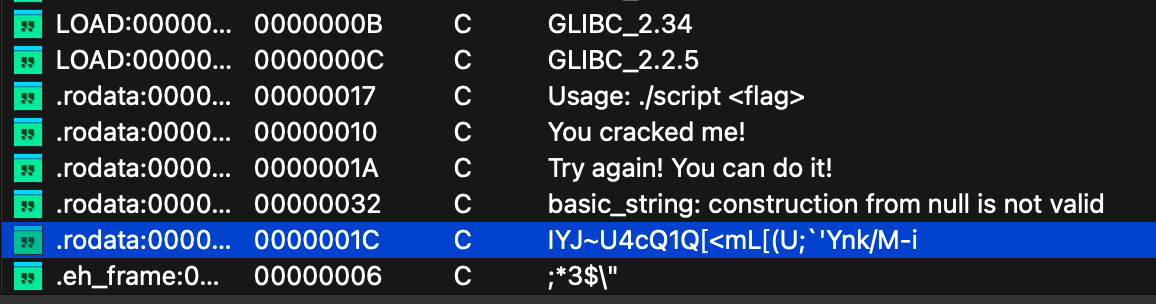

  • 先看字符串

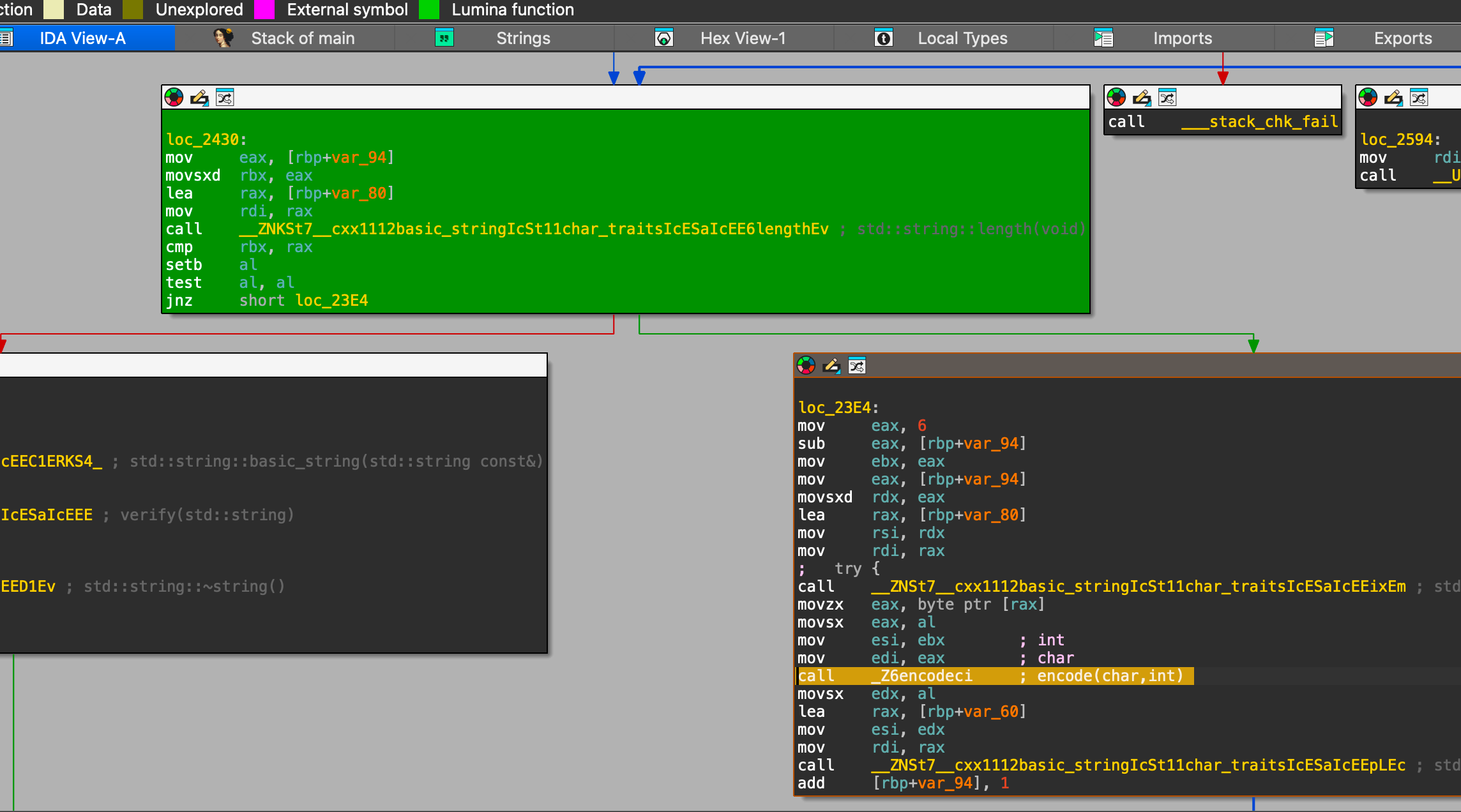

  • 再看结构

3. GDB

  1. 看到结构图后，基本能猜到，关键分支
1
2
3
4
5
6
7
8
9
10
0x55555555644b
test    al, al

# 比较字符串
0x555555556469
call    _Z6verifyNSt7__cxx1112basic_stringIcSt11char_traitsIcESaIcEEE ; verify(std::string)

# 核心编码函数
0x555555556413
call    _Z6encodeci
  1. 先跑下
1
2
./ascii abcd
Try again! You can do it!
  1. 跑gdb
1
2
3
4
5
6
7
8
9
10
11
# 这个断点可以看到两个字符串在比较
b *0x555555556469

# 这个断点，决定了是做encode，还是比较编码后的结果
b *0x55555555644b

# 这里是对单个char做转化
b *0x555555556413

r abcd

4. 编码逻辑说明

1
2
3
4
5
6
7
8
# 编码的逻辑
# 对字符串中的每个字符的ascii code加一个数字，第一个字符数字加6，第二个数字加5，依次类推

# 解码的逻辑
# 把编码的逻辑反过来, python代码
s = "IYJ~U4cQ1Q[<mL[(U;`'Ynk/M-i"
result = ''.join(chr(ord(c) - (6 - i)) for i, c in enumerate(s))
print(result)

5. 验证结果

1
./ascii CTF{S3cR3T_AsSc1_Fl4g}{@_@}
逆向

逆向基础知识

逆向基础知识

0. 目标

本文通过一个简单的c程序，简要介绍逆向相关的基础知识。

1. 前置知识

  • 会c语言的基础语法，了解即可

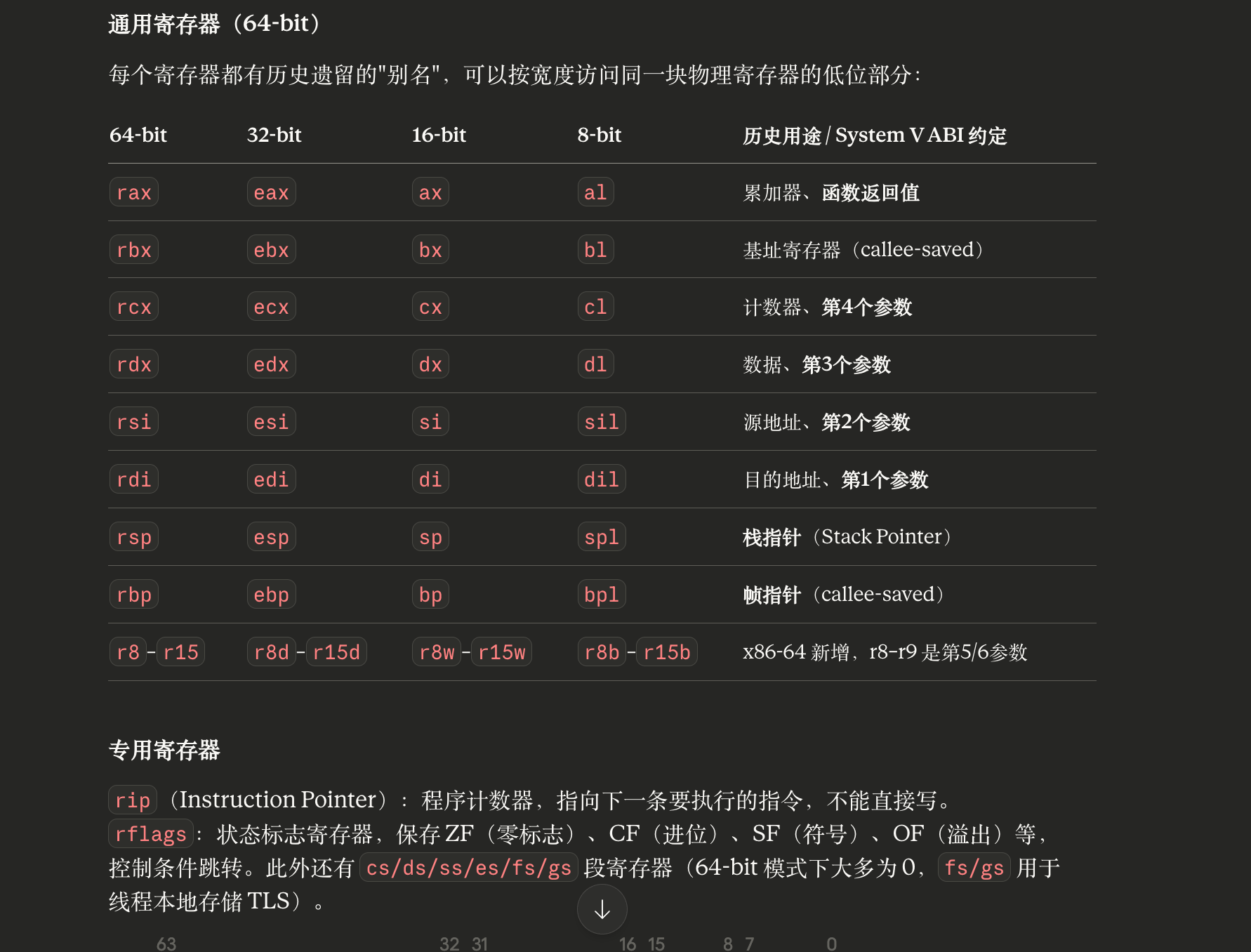

  • 知道x86的常用寄存器和汇编指令
  • 知道一些常用的gdb的命令

2. c程序

1
2
3
4
5
6
7
8
9
10
11
12
13
#include <stdio.h>

int sum(int a, int b) {
	return a + b;
}

int main() {
	int a = 10;
	int b = 20;
	int x = sum(a, b);
	printf("sum=%d\n", x);
	return 0;
}
1
2
3
4
# 编译，最好加上
# -g 用于gdb匹配到c代码
# -O0 告诉编译器不要优化, 如果被优化了，有些指令的顺序可能是乱的
gcc -g -O0 test.c -o test

3. 使用gdb调试

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
gdb test

# 启动tui，展示汇编指令
layout asm

# 展示通用寄存器的值, 如果程序还没开始执行，会显示Unavailable
layout regs

# 在main函数加断点
b main

# 查看所有断点
i b

# 执行单条指令, 如果遇到函数调用，会进入函数内
si

# 执行单条指令，如果遇到函数调用，不进入函数内
ni

# 查看栈中的数据
x/16xd $rsp

# 查看eflag
i r eflags

# 查看基地址
info proc mappings

4. 反汇编说明

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
# 默认是gnu风格汇编，这里改成intel风格
objdump -M intel -d test

# 这里只列出了关键的与c代码匹配的汇编，其他段暂时不相关
0000000000001149 <sum>:
    1149:	f3 0f 1e fa          	endbr64

    # 保存上个栈帧的起始地址
    114d:	55                   	push   rbp

    # 新建栈帧
    114e:	48 89 e5             	mov    rbp,rsp

    # 把第一个参数拷贝到栈上
    # 细心的人，起始会发现一个问题，这里少移动rsp的动作，还没分配栈空间，就写入数据？其实这里利用了 x86_64 ABI 的 红区（Red Zone） 特性
    # 因为sum函数中，没有调用其他函数，所以被称为叶子函数，所以栈顶下面的128字节是安全区，内核和信号处理不会破环，编译器为了少一条指令，所以去掉了分配的动作
    1151:	89 7d fc             	mov    DWORD PTR [rbp-0x4],edi

    # 把第二个参数拷贝到栈上
    1154:	89 75 f8             	mov    DWORD PTR [rbp-0x8],esi

    1157:	8b 55 fc             	mov    edx,DWORD PTR [rbp-0x4]
    115a:	8b 45 f8             	mov    eax,DWORD PTR [rbp-0x8]

    # eax=eax+edx
    # 按规范，eax被用作函数返回值
    115d:	01 d0                	add    eax,edx

    # 切回到上个栈帧
    115f:	5d                   	pop    rbp

    # ret是call的逆操作
    # ret指令相当于如下操作:
    # pop rip           ; 弹出返回地址，跳回 main
    # 相当于
    # 1. rip=rsp
    # 2. rsp=rsp-0x8 这行就是把1185的call指令保存的rip的位置释放掉
    1160:	c3                   	ret

0000000000001161 <main>:
    # 没球用
    1161:	f3 0f 1e fa          	endbr64

    # 把rbp压栈，rbp保存的是当前栈帧的起始地址，
    # 当内核加载完程序后，因为main函数并不是第一个被调用的函数，所以也是要返回到上层栈帧的，所以要先保存rbp的值到栈顶。
    1165:	55                   	push   rbp

    # 把rsp保存到rbp中，相当于创建新栈帧
    1166:	48 89 e5             	mov    rbp,rsp

    # rsp=rsp-0x10, 在栈上分配16字节
    # 因为栈底在高地址，所以rsp向下移动，表示分配栈空间
    1169:	48 83 ec 10          	sub    rsp,0x10

    # 给[rbp-0xc]块内存写入0xa，占用大小为4字节，DWORD(即double word)，即a=10
    116d:	c7 45 f4 0a 00 00 00 	mov    DWORD PTR [rbp-0xc],0xa

    # 给[rbp-0x8]块内存写入0x14, 即a=20
    1174:	c7 45 f8 14 00 00 00 	mov    DWORD PTR [rbp-0x8],0x14

    # 让edx=0x14
    117b:	8b 55 f8             	mov    edx,DWORD PTR [rbp-0x8]

    # 让eax=0xa
    117e:	8b 45 f4             	mov    eax,DWORD PTR [rbp-0xc]

    # 前面4条指令，都是废话，起始可以直接给esi和edi赋值的
    # 之所以要给这俩寄存器赋值，是为了要为函数调用传参，edi是第一个参数，esi是第二个参数
    # 让esi=0x14
    1181:	89 d6                	mov    esi,edx
    # 让edi=0xa
    1183:	89 c7                	mov    edi,eax

    # 终于调用到sum函数了
    # 这里的call指令相当于如下两个步骤
    # push rip          ; 压入返回地址
    # jmp  sum          ; 跳转到 sum
    # 这里是跳转到1149，1149是相对地址
    # info proc mappings 可以查看基地址, 或者在gdb调试时，可以看到call 0x555555555149,  0x555555555149=0x555555554000+1149
    1185:	e8 bf ff ff ff       	call   1149 <sum>

    # 把eax返回值，写入到栈上
    118a:	89 45 fc             	mov    DWORD PTR [rbp-0x4],eax
    118d:	8b 45 fc             	mov    eax,DWORD PTR [rbp-0x4]

    # 下面是调用printf函数
    # 把eax做为第二个参数
    1190:	89 c6                	mov    esi,eax

    # 计算一个地址，放入eax
    1192:	48 8d 05 6b 0e 00 00 	lea    rax,[rip+0xe6b]        # 2004 <_IO_stdin_used+0x4>

    # 把填入rdi，作为第一个参数
    1199:	48 89 c7             	mov    rdi,rax

    # eax=0x0
    119c:	b8 00 00 00 00       	mov    eax,0x0

    # 调用printf
    11a1:	e8 aa fe ff ff       	call   1050 <printf@plt>

    # 把main函数的返回值设为0
    11a6:	b8 00 00 00 00       	mov    eax,0x0

    # ?
    11ab:	c9                   	leave

    # main函数返回，与sum函数退栈帧没区别
    11ac:	c3                   	ret
逆向

crackmes的逆向入门题目

easy_reverse

https://crackmes.one/crackme/5b8a37a433c5d45fc286ad83

1. 下载解压

zip解压密码：crackmes.one

2. objdump反汇编

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
objdump -M intel -d rev50_linux64-bit

00000000000011c4 <main>:
    11c4:	55                   	push   rbp
    11c5:	48 89 e5             	mov    rbp,rsp
    11c8:	48 83 ec 10          	sub    rsp,0x10
    11cc:	89 7d fc             	mov    DWORD PTR [rbp-0x4],edi
    11cf:	48 89 75 f0          	mov    QWORD PTR [rbp-0x10],rsi

    # 检查有参数
    11d3:	83 7d fc 02          	cmp    DWORD PTR [rbp-0x4],0x2

    11d7:	75 7e                	jne    1257 <main+0x93>
    11d9:	48 8b 45 f0          	mov    rax,QWORD PTR [rbp-0x10]
    11dd:	48 83 c0 08          	add    rax,0x8
    11e1:	48 8b 00             	mov    rax,QWORD PTR [rax]
    11e4:	48 89 c7             	mov    rdi,rax
    11e7:	e8 54 fe ff ff       	call   1040 <strlen@plt>

    # 检查参数的长度为10
    11ec:	48 83 f8 0a          	cmp    rax,0xa

    11f0:	75 54                	jne    1246 <main+0x82>
    11f2:	48 8b 45 f0          	mov    rax,QWORD PTR [rbp-0x10]
    11f6:	48 83 c0 08          	add    rax,0x8
    11fa:	48 8b 00             	mov    rax,QWORD PTR [rax]
    11fd:	48 83 c0 04          	add    rax,0x4
    1201:	0f b6 00             	movzx  eax,BYTE PTR [rax]

    # 第5个字符是@
    1204:	3c 40                	cmp    al,0x40

    1206:	75 2d                	jne    1235 <main+0x71>
    1208:	48 8d 3d 16 0e 00 00 	lea    rdi,[rip+0xe16]        # 2025 <_IO_stdin_used+0x25>
    120f:	e8 1c fe ff ff       	call   1030 <puts@plt>
    1214:	48 8b 45 f0          	mov    rax,QWORD PTR [rbp-0x10]
    1218:	48 83 c0 08          	add    rax,0x8
    121c:	48 8b 00             	mov    rax,QWORD PTR [rax]
    121f:	48 89 c6             	mov    rsi,rax
    1222:	48 8d 3d 07 0e 00 00 	lea    rdi,[rip+0xe07]        # 2030 <_IO_stdin_used+0x30>
    1229:	b8 00 00 00 00       	mov    eax,0x0
    122e:	e8 1d fe ff ff       	call   1050 <printf@plt>
    1233:	eb 31                	jmp    1266 <main+0xa2>
    1235:	48 8b 45 f0          	mov    rax,QWORD PTR [rbp-0x10]
    1239:	48 8b 00             	mov    rax,QWORD PTR [rax]
    123c:	48 89 c7             	mov    rdi,rax
    123f:	e8 46 ff ff ff       	call   118a <usage>
    1244:	eb 20                	jmp    1266 <main+0xa2>
    1246:	48 8b 45 f0          	mov    rax,QWORD PTR [rbp-0x10]
    124a:	48 8b 00             	mov    rax,QWORD PTR [rax]
    124d:	48 89 c7             	mov    rdi,rax
    1250:	e8 35 ff ff ff       	call   118a <usage>
    1255:	eb 0f                	jmp    1266 <main+0xa2>
    1257:	48 8b 45 f0          	mov    rax,QWORD PTR [rbp-0x10]
    125b:	48 8b 00             	mov    rax,QWORD PTR [rax]
    125e:	48 89 c7             	mov    rdi,rax
    1261:	e8 24 ff ff ff       	call   118a <usage>
    1266:	b8 00 00 00 00       	mov    eax,0x0
    126b:	c9                   	leave
    126c:	c3                   	ret
    126d:	0f 1f 00             	nop    DWORD PTR [rax]

iptables 介绍

iptables 介绍

是什么

iptables 是 Linux 内核中 netfilter 框架的用户态管理工具，用于配置内核的包过滤规则。它工作在网络层（L3）和传输层（L4），可以对进出系统的网络包进行过滤、NAT、修改等操作。

核心概念：表（Table）和链（Chain）

iptables 用 表 来组织不同功能，每张表包含若干 链，链里存放具体的 规则。

四张表（按优先级）

表名 用途
raw 连接跟踪前的处理，优先级最高
mangle 修改包头字段（TTL、TOS 等）
nat 网络地址转换（SNAT / DNAT）
filter 默认表，包过滤（ACCEPT / DROP）

五条内置链（对应 netfilter 钩子）

1
2
3
4
5
6
7
8
9
10
外部数据包
    │
    ▼
PREROUTING ──→ 路由判断 ──→ FORWARD ──→ POSTROUTING ──→ 出网卡
                   │                          ▲
                   ▼                          │
                INPUT                      OUTPUT
                   │                          ▲
                   ▼                          │
              本地进程 ─────────────────────────

规则匹配与动作

每条规则 = 匹配条件 + 目标动作（Target）

常见 Target：

  • ACCEPT — 放行
  • DROP — 静默丢弃
  • REJECT — 拒绝并回应
  • LOG — 记录日志
  • SNAT / DNAT / MASQUERADE — 地址转换
  • RETURN — 返回父链

常用命令

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# 查看 filter 表规则（带行号）
iptables -L -n -v --line-numbers

# 查看 nat 表
iptables -t nat -L -n -v

# 放行 80 端口入站
iptables -A INPUT -p tcp --dport 80 -j ACCEPT

# 拒绝某个 IP
iptables -A INPUT -s 192.168.1.100 -j DROP

# SNAT：内网出口伪装
iptables -t nat -A POSTROUTING -s 10.0.0.0/24 -o eth0 -j MASQUERADE

# DNAT：端口转发（外部 8080 → 内部 192.168.1.10:80）
iptables -t nat -A PREROUTING -p tcp --dport 8080 -j DNAT --to-destination 192.168.1.10:80

# 删除规则（按行号）
iptables -D INPUT 3

# 保存规则（Debian/Ubuntu）
iptables-save > /etc/iptables/rules.v4

包处理完整流程

1
2
3
入站包:   PREROUTING(raw→mangle→nat) → INPUT(mangle→filter) → 进程
转发包:   PREROUTING → FORWARD(mangle→filter) → POSTROUTING(mangle→nat)
出站包:   OUTPUT(raw→mangle→nat→filter) → POSTROUTING(mangle→nat)

iptables vs nftables

iptables nftables
内核版本 2.4+ 3.13+
规则语法 分散（每个表独立命令） 统一语法
性能 线性匹配 支持集合/映射，更高效
现状 仍广泛使用 新发行版默认（iptables 已是 nft 的 shim）

现代系统（如 Ubuntu 22.04+）的 iptables 命令实际上是 iptables-nft 的软链接，底层已经是 nftables 了。

与你熟悉的场景对应

  • Docker：大量使用 iptables 的 nat 表和 filter 表来实现容器网络隔离和端口映射
  • Tailscale / Cilium：也会操作 iptables 或直接用 eBPF 绕过它
  • eBPF 的崛起：XDP 和 TC hook 可以在 netfilter 之前处理包，性能更高，是未来的方向

sysbench压测mysql案例

0. 背景

  • 这是plantegg在知识星球上的一个实验案例
  • 我们的数据库需要做在线升级，所以构造了一个测试环境，客户端Sysbench 用长连接一直打压力，同时Server 端的数据库做在线升级，这个在线升级会让 Server进程重启，所以毫无疑问连接会断开重连，所以期望升级的时候 Sysbench端 QPS 跌0几秒钟然后快速恢复，但是每次升级都是 Sysbench端 QPS永久跌0，再也不能恢复，所以需要分析为什么，问题出在哪里？有人说是服务端的问题因为只有服务端做了变更。

1. 实验环境

  • 服务端的环境
1
2
3
4
[ming@iZwz93i14h0qw5ez8anc3cZ ~]$ uname -r
5.10.134-19.2.al8.x86_64
[ming@iZwz93i14h0qw5ez8anc3cZ ~]$ cat /etc/redhat-release
Alibaba Cloud Linux release 3 (OpenAnolis Edition)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
#安装docker/sysbench/mysql/tcpdump

#先跑一个mysql
docker run -it -d --net=host -e MYSQL_ROOT_PASSWORD=123 --name=plantegg mysql

#连接
mysql -h127.1 --ssl-mode=DISABLED -uroot -p123

#密码问题
ALTER USER 'root'@'%' IDENTIFIED WITH mysql_native_password BY '123';

#创建一个数据库
mysql -h127.1 --ssl-mode=DISABLED -uroot -p123 -e "create database test"

#随机生成点数据
sysbench --mysql-user='root' --mysql-password='123' --mysql-db='test' --mysql-host='127.0.0.1' --mysql-port='3306' --tables='16'  --table-size='10000' --range-size='5' --db-ps-mode='disable' --skip-trx='on' --mysql-ignore-errors='all' --time='1180' --report-interval='1' --histogram='on' --threads=1 oltp_read_only prepare

#启动sysbench
sysbench --mysql-user='root' --mysql-password='123' --mysql-db='test' --mysql-host='127.0.0.1' --mysql-port='3306' --tables='16'  --table-size='10000' --range-size='5' --db-ps-mode='disable' --skip-trx='on' --mysql-ignore-errors='all' --time='1180' --report-interval='1' --histogram='on' --threads=1 oltp_read_only run
  • 客户端有两种，使用ubuntu的是没问题的
1
2
3
4
# 有问题
Alibaba Cloud Linux release 3
# 没问题
Ubuntu 22.04.2 LTS (GNU/Linux 6.12.68-linuxkit aarch64)

2. 分析过程

  • 开始的时候问题没有这么清晰，每次升级才能稳定重现，后来想要定位问题就必须降低重现难度，考虑到重启客户端ECS 就能恢复，于是：

  • 不再重启ECS，只重启 Sysbench —— 能恢复

  • 不真正升级只重启Server —— 问题能稳定重现，重现容易很多了

  • 不重启 Server，只是kill掉Sysbench 的一条连接 —— 能重现

  • 将Sysbench 连接数从最开始100个，改成1个压 Server，然后 kill 掉 Sysbench 的一条连接 —— 能重现

  • 至此，通过show processlist;查看连接，会发现大量Connect

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
#mysql -h127.1 --ssl-mode=DISABLED -uroot -p123 test
​
mysql> show processlist;
+------+-----------------+-----------------+------+---------+---------+------------------------+------------------+
| Id   | User            | Host            | db   | Command | Time    | State                  | Info             |
+------+-----------------+-----------------+------+---------+---------+------------------------+------------------+
|    5 | event_scheduler | localhost       | NULL | Daemon  | 5715214 | Waiting on empty queue | NULL             |
| 5736 | root            | 127.0.0.1:36588 | test | Sleep   |       0 |                        | NULL             |
| 5737 | root            | 127.0.0.1:50964 | test | Query   |       0 | init                   | show processlist |
+------+-----------------+-----------------+------+---------+---------+------------------------+------------------+
3 rows in set, 1 warning (0.00 sec)
​
mysql> kill 5736;
Query OK, 0 rows affected (0.01 sec)
​
mysql> show processlist;
+------+----------------------+-----------------+------+---------+---------+------------------------+------------------+
| Id   | User                 | Host            | db   | Command | Time    | State                  | Info             |
+------+----------------------+-----------------+------+---------+---------+------------------------+------------------+
|    5 | event_scheduler      | localhost       | NULL | Daemon  | 5715249 | Waiting on empty queue | NULL             |
| 5737 | root                 | 127.0.0.1:50964 | test | Query   |       0 | init                   | show processlist |
| 5738 | unauthenticated user | 127.0.0.1:50334 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5739 | unauthenticated user | 127.0.0.1:50346 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5740 | unauthenticated user | 127.0.0.1:50348 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5741 | unauthenticated user | 127.0.0.1:50352 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5742 | unauthenticated user | 127.0.0.1:50354 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5743 | unauthenticated user | 127.0.0.1:50370 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5744 | unauthenticated user | 127.0.0.1:50378 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5745 | unauthenticated user | 127.0.0.1:50386 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5746 | unauthenticated user | 127.0.0.1:50402 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5747 | unauthenticated user | 127.0.0.1:50408 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5748 | unauthenticated user | 127.0.0.1:50412 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5749 | unauthenticated user | 127.0.0.1:50420 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5750 | unauthenticated user | 127.0.0.1:50430 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5751 | unauthenticated user | 127.0.0.1:50438 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5752 | unauthenticated user | 127.0.0.1:50448 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5753 | unauthenticated user | 127.0.0.1:50456 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5754 | unauthenticated user | 127.0.0.1:50468 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5755 | unauthenticated user | 127.0.0.1:50480 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5756 | unauthenticated user | 127.0.0.1:50492 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5757 | unauthenticated user | 127.0.0.1:50504 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5758 | unauthenticated user | 127.0.0.1:50520 | NULL | Connect |       1 | Receiving from client  | NULL             |
| 5759 | unauthenticated user | 127.0.0.1:50522 | NULL | Connect |       1 | Receiving from client  | NULL             |
+------+----------------------+-----------------+------+---------+---------+------------------------+------------------+
153 rows in set, 1 warning (0.00 sec)
  • 通过GPT得知：
1
2
3
4
•	User = unauthenticated user → 还没验证身份
•	Command = Connect → 正在尝试连接
•	Time = 6 → 已经卡了 6 秒
•	State = Receiving from client → 正在等客户端发认证数据
  • 另外通过ss -tn | grep 3306, 得到大量连接，FIN-WAIT-2表示，本机是主动关闭的一方，并且对方回复了ack
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:40672
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:33748
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:57406
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:40094
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:58176
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:50176
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:49342
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:53442
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:42282
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:59408
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:55334
ESTAB      0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:53444
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:54006
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:58254
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:37044
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:60838
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:52766
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:37436
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:34862
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:32978
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:43728
FIN-WAIT-2 0      0      [::ffff:127.0.0.1]:3306  [::ffff:127.0.0.1]:35108
  • 至此，问题基本已经猜到是客户端有问题了，不然哪来的这么多连接？
  • 再抓包确认下
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# 先确认下网卡，虽然127.0.0.1显然是lo
ip route get 127.0.0.1

# 查看网卡名
tcpdump -D
1.eth0 [Up, Running]
2.lo [Up, Running, Loopback]
3.any (Pseudo-device that captures on all interfaces) [Up, Running]
4.docker0 [Up]
5.bluetooth-monitor (Bluetooth Linux Monitor) [none]
6.nflog (Linux netfilter log (NFLOG) interface) [none]
7.nfqueue (Linux netfilter queue (NFQUEUE) interface) [none]
8.usbmon0 (Raw USB traffic, all USB buses) [none]

# 抓包并保存到文件
sudo tcpdump -i lo port 3306 -w 3306.pcap

# 拷贝回本地
scp ming@ali-sz:/home/ming/3306.pcap ./

  • 用wireshark打开

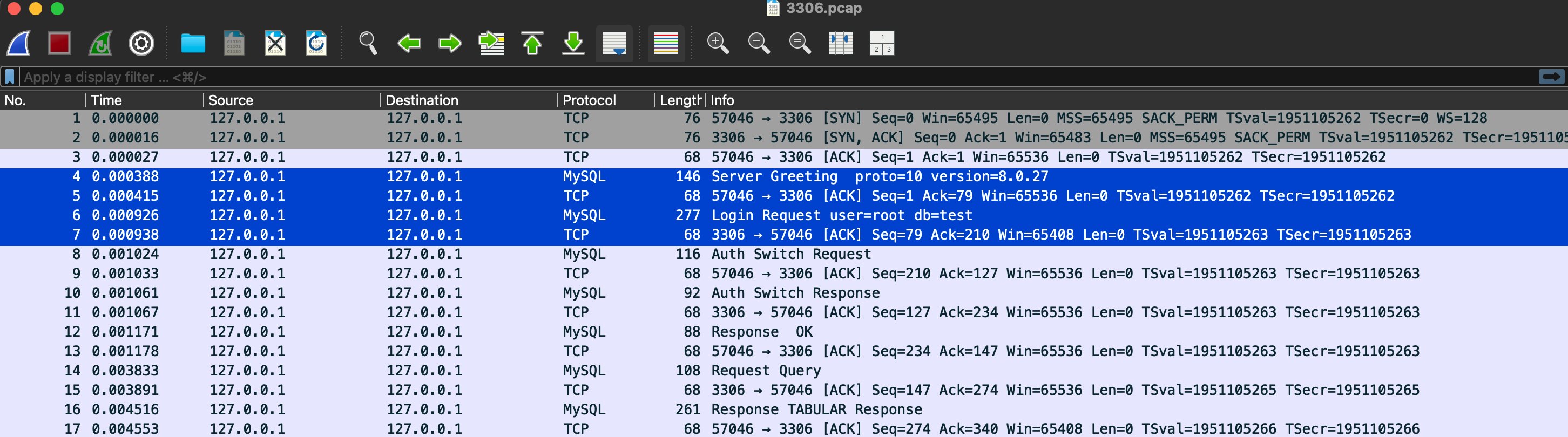

    • 正常情况
      alt text

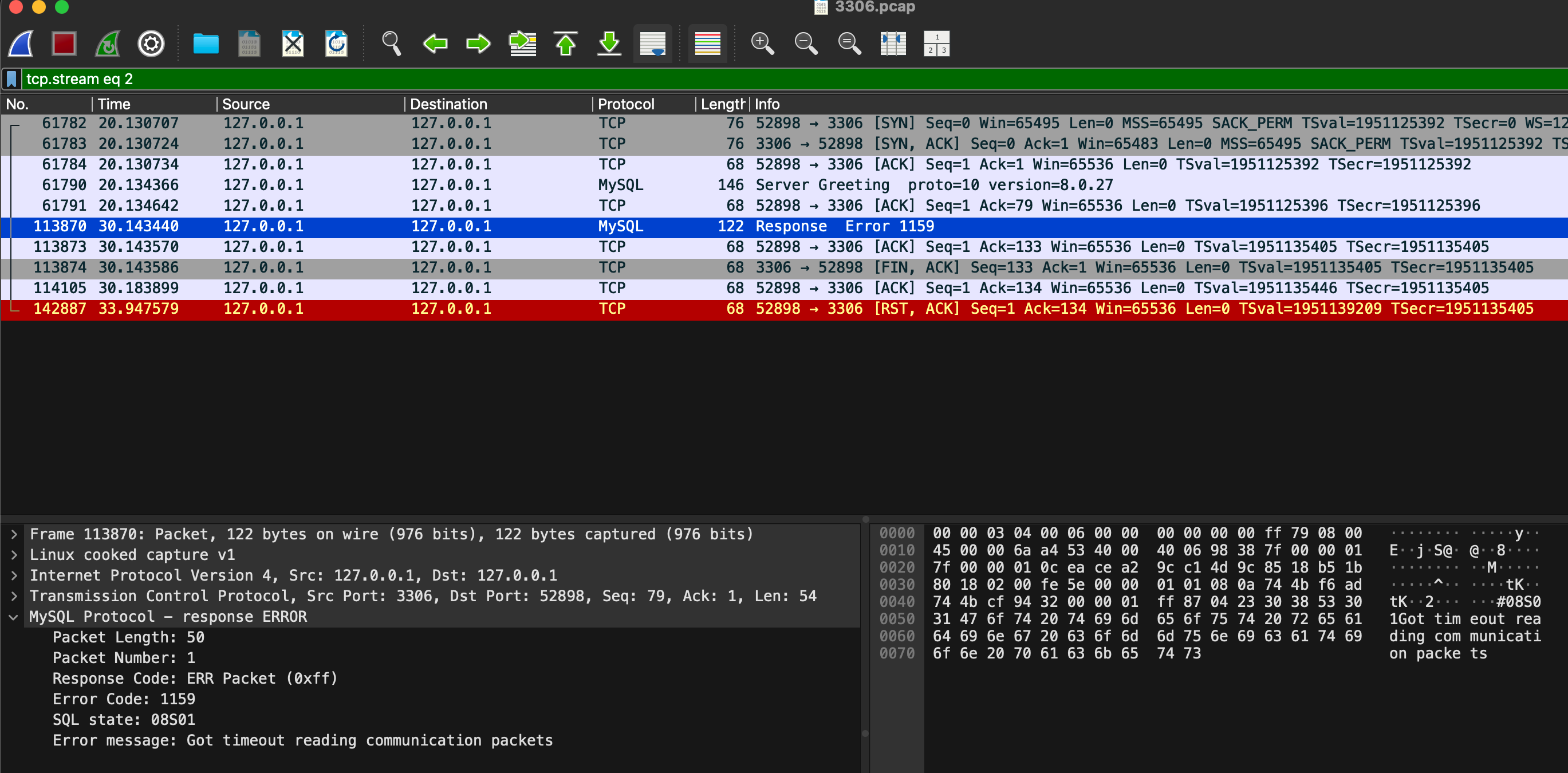

    • kill掉连接后
      alt text

  • 显然，当客户端重连时，没有走正常鉴权的协议，等了10秒，服务端超时，于是主动把连接fin掉。而客户端没有正常挥手，导致服务端的状态是FIN-WAIT-2。客户端应用在调用 close() 时，接收缓冲区中还有未读取的数据（即 Error 1159 那条消息和 FIN）。当 socket 被关闭但 receive buffer 中仍有未被应用层读取的数据时，内核不会走正常的 FIN 流程，而是直接发送 RST，表示异常终止（abortive close）。
